SWA AMOURED instrumentaalkaabel 19PRx1,0 mm2

Stiil: Juhtkaabel
Suurus: 17AWG (1,0 mm2) × 19PR varjestatud
19-paari (38 juhet) keerutatud disain + paindlik tööstusrüü, mis on kohandatud stabiilseks mitme-kanaliga signaali/jõuülekandeks ja lihtsaks juhtmestiku paigaldamiseks keerulistes, kitsastes või dünaamilistes tööstuslikes olukordades. Kombineerides 17AWG (1,0 mm²) täppisjuhtmeid paindliku soomuskaitsega, tasakaalustab see vastupidavuse ja paigaldatavuse suuremahuliste juhtmestike projektide jaoks.

Küsi pakkumist

Kirjeldus

Tehnilised parameetrid

Installimine-Fokuseeritud rakendused

Mõeldud varjestatud juhtimiseks ja signaaliedastuseks tööstusautomaatika- ja juhtimissüsteemides, pakkudes täiustatud kaitset elektromagnetiliste häirete eest mitme{0}}paari juhtmestikus.

Suuremahuline-tööstusautomaatika

Mitme kanaliga juhtmestik PLC-juhtsüsteemidele, andurimassiividele ja tootmisliinidele-lihtsustab paigutust ja vähendab paigaldustöökoormust.

Intelligentse juhtmestiku ehitamine

Kommertshoonete HVAC-, turvaseire- ja valgustussüsteemide juhtmestik{0}}paindlik marsruut sobib kitsaste seina-/laevahedega.

Suuremõõtmelised{0}}väliseadmed

Päikeseparkide, tuuleelektrijaamade ja välistingimustes kasutatavate sidekeskuste juhtmestik-ilmastikukindel-, mida on lihtne pikkade vahemaade taha paigaldada.

Mere-/autopark

Kaubanduslaevade ja sõidukiparkide mitme-paariga juhtmestik-kindel õli-/vibratsioonikindel, lihtsustades-paigaldamist ja hooldust.

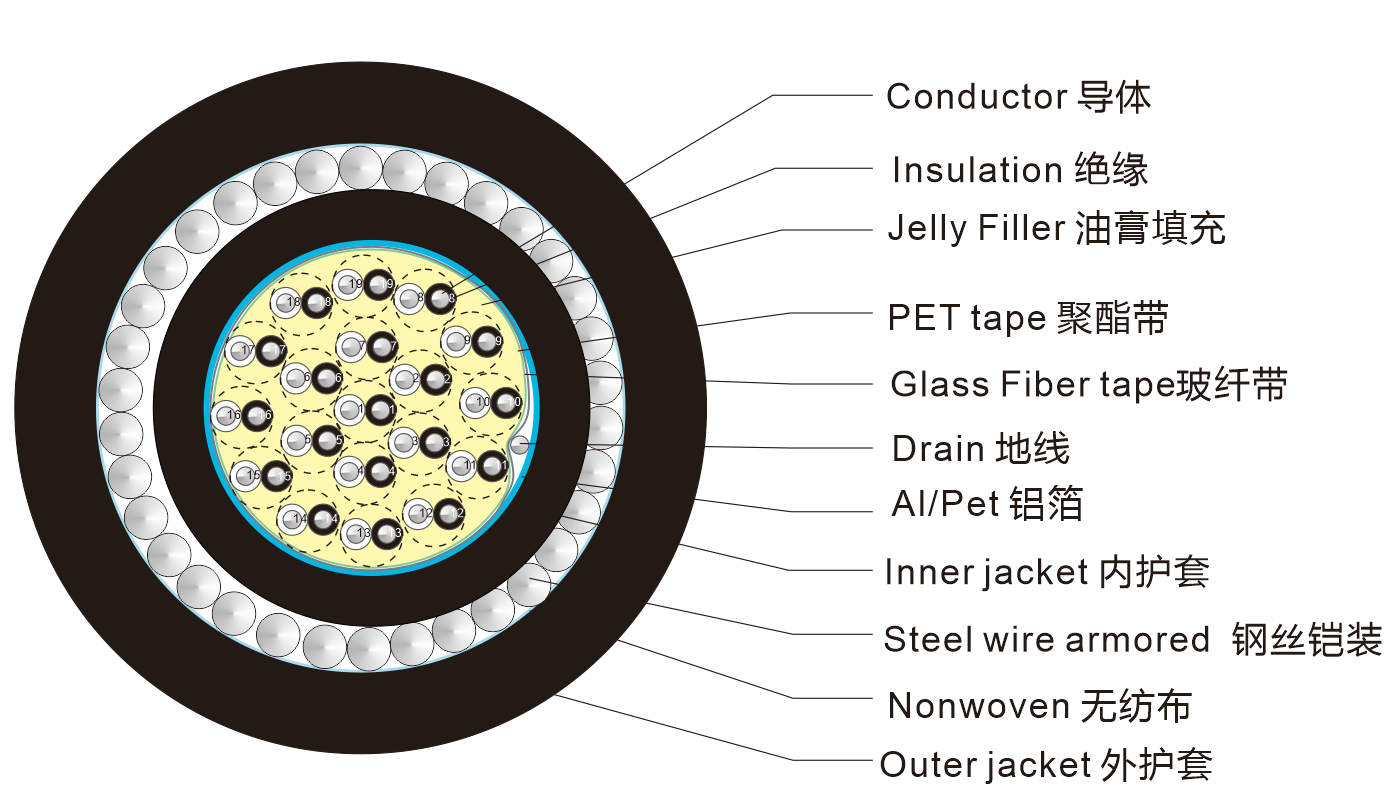

product-1399-807

EHITUS

Juhtmaterjal	Piidega vask
Juhi pind	17AWGx19PR
Südamiku isolatsioonimaterjal	PE
Screen1 materjal	PET lint
Screen2 materjal	Armou terastraat
Materjal väliskest	LSZH

OMADUSED

Kaabli jõudlus (20 kraadi juures)	Toote andmed
Sisejuhi alalisvoolu takistus	Vähem kui 18,20/km või sellega võrdne
Töötemperatuur	-20~+90 kraadi
Tööpinge	300V
Üldnõuded	RoHS2.0

Juhtmete paigaldamise näpunäited

1. Marsruutimise ettevalmistamine: Planeerige marsruut eelnevalt, et vältida järske käänakuid (mis ületavad minimaalset painderaadiust) ja vältida otsest kokkupuudet teravate servadega, et vältida soomuse kahjustamist.

2. Soomuste eemaldamine: Kasutage professionaalseid soomuse eemaldamise tööriistu, et vältida juhi isolatsiooni lõikamist; varuge maanduseks pistiku juures 1-2 cm soomust.

3. Pistiku sobitamine: Stabiilse ühenduse tagamiseks ja signaalihäirete vähendamiseks kasutage 19PR konfiguratsiooni jaoks sobivaid mitme paari kaabli pistikuid.4. Keskkonnakaitse: Välistingimustes või keemilises keskkonnas kasutage veekindlaid/-korrosioonivastaseid ühendusi ja mässige ühendusosa isoleerlindiga.

5. Postitage-paigalduse ülevaatus: Kontrollige pärast paigaldamist isolatsioonitakistust ja signaali edastamise stabiilsust, et tagada juhtmestiku kvaliteet.
